BJT管入门 (01): 类型、结构与基本原理¶
—— 告别二极管的单行道，迎接放大的“挑战”¶
BJT管：为何要认识这位“新朋友”？¶
好了，我们已经和二极管这位“一根筋”的元件打过交道了，利用了它的单向导通性。现在，是时候认识一位更有“抱负”的成员了——BJT管（双极结型晶体管）。这家伙的核心价值主张在于放大能力，能将微弱的信号“有分寸地”（希望如此）放大。
还记得我们在引言中提到那个略显“武断”的观点——“模拟电路的核心就是放大器”吗？既然立下了这个Flag，那我们自然要深入研究一下能实现放大功能的元件了。
在BJT之前，它的老前辈是三极管 (Triode)——一种基于真空管技术的器件。想象一下那个时代：硕大、发热、需要真空玻璃外壳保护的电子元件，颇有几分蒸汽朋克的味道。
!!! info 真空管 vs. 晶体管 需要明确的是，早期的“三极管”指的是真空管。而我们现在通常所说的、构成现代电子设备基础的，是晶体管 (Transistor)，BJT就是其中一种。虽然名字相似，但技术原理和物理形态已是天壤之别。我们现在打交道的，基本都是这些小巧、高效的晶体管。真空管？那是博物馆和某些高端音响发烧友的领域了。
幸运的是，贝尔实验室的科学家们没有止步于真空管，他们利用半导体材料的特性，成功研制出了晶体管，BJT就此登上历史舞台，也为后来的工程师们开启了无尽的机遇（以及调试的痛苦）。
那么，BJT的内部构造是怎样的？以最常见的NPN型为例：
(请替换为你的NPN结构图路径)
顾名思义，NPN结构就像一个三明治：一块P型半导体被夹在两块N型半导体之间。我们知道，P型和N型材料接触会形成PN结，因此BJT内部天然存在两个PN结。但这三层并非随意堆叠，其掺杂浓度和厚度经过了精心设计（或者说，妥协）：
- N* 区 (发射极 Emitter, E)：这一层被重度掺杂，载流子（电子）浓度极高。它是载流子的主要“发射源”。
- P 区 (基极 Base, B)：轻度掺杂，并且关键在于——它必须非常薄。这个“薄”是BJT能够工作的核心要素之一，后面我们会看到它的重要性（以及带来的麻烦）。
- N+ 区 (集电极 Collector, C)：中度掺杂，其主要职责是“收集”那些成功穿越基区的载流子。
(注：之所以用“载流子”这个词，是因为还有PNP型BJT，结构相反，载流子主要是空穴，但设计原则类似。)
以上是BJT实现放大的内部物理条件，是娘胎里带出来的特性。
BJT的“工作状态设定”：外部偏置条件¶
光有好的内部结构还不够，要让BJT进入理想的放大状态，还需要外部电路提供合适的直流电压和电流，即偏置 (Biasing)。对于放大应用，最经典（也最重要）的偏置条件是：
发射结正偏，集电结反偏.
记住这句“咒语”，它是BJT放大功能的“钥匙”。为什么是这样？我们来做个定性的（不那么精确但易于理解的）解释：
(请替换为你的NPN放大状态图路径)
- 发射结正偏：如同打开了“闸门”，允许发射区的大量电子（NPN中）克服势垒注入到基区。这是载流子“旅程”的开始。
- 基区的“中转站”作用：由于基区非常薄且掺杂浓度低，注入的电子在其中停留的时间极短。只有一小部分电子会与基区的多数载流子（空穴）发生复合。为了补充这些复合掉的空穴，需要从外部基极引线流入一个小的电流 \(i_B\)。
- 集电结反偏的“强力吸引”：绝大部分成功“横穿”基区的电子（此时它们是基区的少数载流子）到达集电结边缘时，会遇到一个强的反向电场。这个电场会毫不留情地将这些电子迅速“扫”入集电区，形成集电极电流 \(i_C\)。这个反向偏置同时也阻止了集电区的电子流向基区。
结果就是：一个相对较小的基极电流 \(i_B\)（可以看作控制信号），有效地控制了一个大得多的集电极电流 \(i_C\)（被放大的信号载体）。发射极电流 \(i_E\) 则是这两者之和（根据KCL定律，电荷总得有个去处）。这就是BJT电流放大作用的基本原理。听起来很顺畅？嗯，理论上是这样。
如果“咒语”念错了会怎样？—— 截止与饱和¶
不按规矩来，BJT就不会乖乖放大，而是进入另外两种常见状态：
- 截止 (Cutoff)：如果发射结反偏或零偏，那么电子就无法大量注入基区，整个管子几乎没有电流通过（只有微小的漏电流）。此时BJT如同一个断开的开关。这在数字电路中很有用，但在放大电路里意味着“罢工”。
- 饱和 (Saturation)：如果发射结和集电结都正向偏置，情况就复杂了。集电结失去了强大的反向电场来有效收集电子，大量电子在基区积聚并与空穴复合，导致 \(i_C\) 不再受 \(i_B\) 的线性控制，而是达到一个受外部电路限制的“饱和”值。此时 \(i_C\) 相对于 \(i_B\) 的比例（即 \(\beta\)）急剧下降。BJT如同一个闭合的开关（但存在一个小的饱和压降 \(V_{CE(sat)}\)）。同样，这在数字逻辑中有用，却是线性放大要极力避免的状态。
衡量BJT“放大能力”的关键参数：\(\beta\) 与 \(\alpha\)¶
在放大区工作时，一个关键参数是直流电流放大倍数 \(\beta\) (Beta)，定义为集电极电流与基极电流之比： $$ \color{#EE6363}{\beta = \frac{i_{C}}{i_{B}}} $$ \(\beta\) 值通常在几十到几百的范围内，表明BJT用基极小电流控制集电极大电流的能力。需要注意的是，\(\beta\) 值并非一个严格的常数，它会随温度、电流大小甚至个体差异而变化——这是模拟电路设计的“乐趣”之一。
根据基尔霍夫电流定律 (KCL)，流入节点的电流等于流出节点的电流： $$ \color{green}{i_{E} = i_{B} + i_{C}} $$ 结合 \(\beta\) 的定义，我们可以推导出其他关系： $$ \color{CornflowerBlue}{i_{E} = (1 + \beta)i_{B}} $$ $$ \color{blue}{i_C = \frac{\beta}{1+\beta} i_E} $$
\(\beta\) 的值主要由BJT的内部物理结构决定。半导体物理给出了一个复杂的公式（此处省略，以免引起不适），其核心思想是：基区要薄，发射区掺杂要重，这样有利于提高 \(\beta\)。
另一个密切相关的参数是共基极电流传输系数 \(\alpha\) (Alpha)： $$ \color{#EEB422}{\alpha = \frac{i_C}{i_E} = \frac{\beta}{\beta + 1}} $$ \(\alpha\) 表示发射极注入的载流子有多大比例最终被集电极收集到，其值非常接近于1（通常 > 0.95）。在分析某些电路结构（如共基极放大器）时，使用 \(\alpha\) 会更方便。
BJT的大信号模型：工程师的“简化工具箱”¶
为了在电路分析中避免陷入复杂的半导体物理计算，我们使用等效电路模型来近似BJT的行为。对于直流或变化缓慢的信号（大信号），常用的模型有：
NPN管模型¶
-

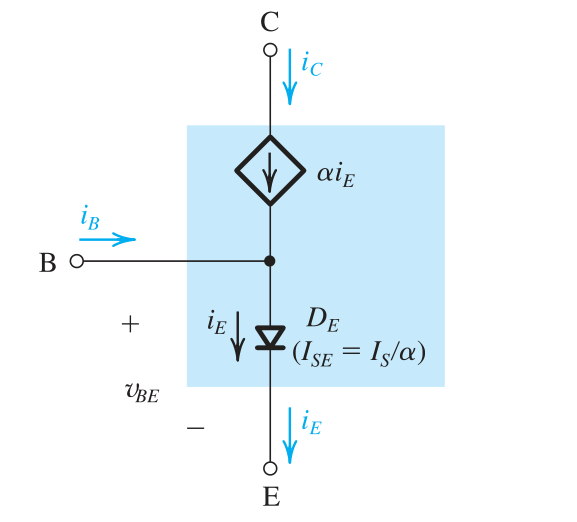

模型一：\(i_C = \alpha i_E\) 模型 (基于发射极电流控制) 将B-E结视为一个二极管，集电极电流视为一个受 \(i_E\) 控制的电流源。
(请替换为你的模型图路径) -
模型二：\(i_C = \beta i_B\) 模型 (基于基极电流控制，更常用) 将B-E结视为一个二极管（其特性与 \(i_B\) 相关），集电极电流视为一个受 \(i_B\) 控制的电流源。
(请替换为你的模型图路径)
PNP管模型¶
PNP管的模型与NPN类似，只需将二极管方向、电流方向和电压极性全部反转即可。
(请替换为你的PNP模型图路径)
(这些模型是分析的基础，但请记住，它们都是近似，现实世界的BJT总会给你一些“惊喜”。)
BJT的三种基本“玩法”：电路接法简介¶
将BJT接入电路时，根据哪个电极作为输入和输出信号的公共参考点，可以分为三种基本组态（接法）：
- 共发射极 (Common-Emitter, CE)：输入信号加在基极，输出信号从集电极取出，发射极是公共端。这是最常用的放大电路结构，能提供电压和电流放大。
- 共基极 (Common-Base, CB)：输入信号加在发射极，输出信号从集电极取出，基极是公共端。常用于高频应用，只提供电压放大。
- 共集电极 (Common-Collector, CC)：输入信号加在基极，输出信号从发射极取出，集电极是公共端。也称为射极跟随器，主要提供电流放大和阻抗变换，电压放大倍数约等于1。
这三种接法各有优劣和适用场景，我们将在后续内容中逐一探讨它们的特性和分析方法。
- [此处应有CE, CB, CC三种接法的示意图]
速通概括 (TLDR)¶
BJT 这玩意儿，核心是个电流放大器。把它想成一个特殊的三层结构 (NPN或PNP)。关键玩法是：用一股很小的基极电流 (\(i_B\))，去控制一股大得多的集电极电流 (\(i_C\))，这个控制能力用放大倍数 \(\beta\) 衡量： $$ \beta = \frac{i_C}{i_B} $$ 想让它好好放大，得念对“咒语”：发射结正偏，集电结反偏。否则就变成开关（截止或饱和）。 别忘了，流进等于流出（KCL）： $$ i_E = i_B + i_C $$ 还有一个参数 \(\alpha\)，表示 \(i_C\) 占 \(i_E\) 的比例，跟 \(\beta\) 关系密切： $$ \alpha = \frac{i_C}{i_E} = \frac{\beta}{\beta + 1} $$
